如何学好机械制图与机械CAD呢？

如何学好机械制图与机械CAD呢？

我在2011年带学生参加“第六届全国信息技术应用水平大赛二维CAD机械设计（AutoCAD）比赛中,有7名同学获得全国二等奖”，我也因此获得了教育部最佳指导老师奖。我来说一下如何学好机械CAD吧

关于机械制图这是纯理论，不在这里探讨。

我只谈一下机械CAD的学习。

1.熟练使用各种常用命令，尤其是快捷方式（左手指法）。

关于这个，我想学过CAD的人都是知道的，不再赘述。

2.机械CAD跟普通CAD最大的区别有以下2个方面。

（1）标注的规定与建筑、装饰CAD有着极大的不同，必须学会建立好相应的机械类型的标注样式。

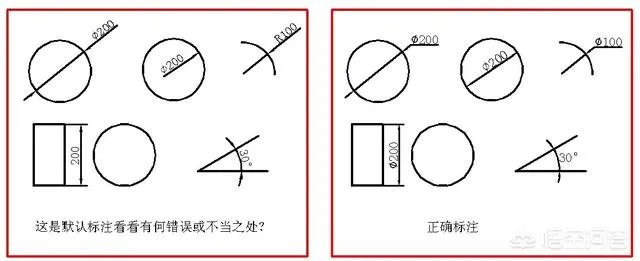

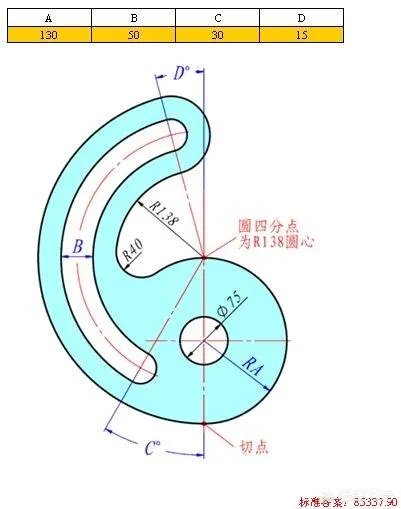

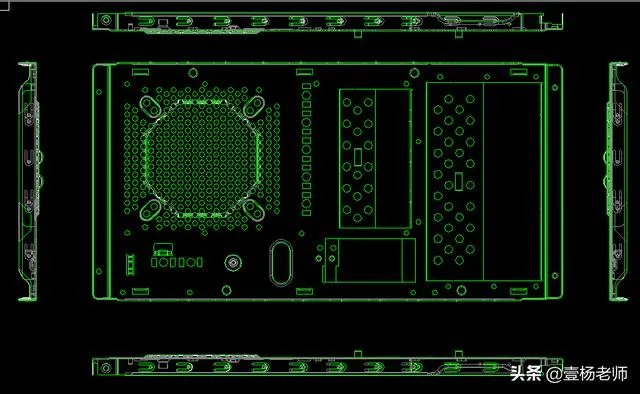

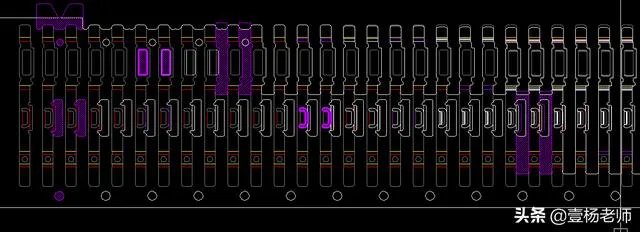

（2）机械CAD是最重要的是零件图的绘制，而零件图用到较多的是圆，弧，还有环形阵列。所以平时要多练习一些相切的习题（我的头条号里有每日一练的彩色几何图形，大家可以收藏练习）。

既然说到相切，这里就多说一些，要熟悉这些方法：

C空T空（相切+相切+半径）。

F圆角命令。

A圆弧的11种画法（你了解吗？）。

L命令中的TAN（切点）的捕捉方法。这是两圆公切线的最佳画法。

谢邀！机械制图属于二维平面类工作必须会的知识点，属于基本内容之一。

刚刚小编也看了一下其他的答案，更多的是在介绍而不是学习。小编是网络培训模具设计师的从业讲师，经常需要跟学员讲这方面知识，机械制图需要先了解线型种类、作用，然后了解三视图。

通过投影得到的三视图，再原理的基础上再明白三视图的表达分两种视角“第一视角”跟“第三视角”。他们表达内容相同，单方向刚好相反。理论上我们学会一种视角看图即可，不过值得一提的是国内用的是第一视角，而欧美则是第三视角。

大学里面或者书本上机械制图内容非常繁琐，其实总结起来就18个字。视图之间9个：主府视图长对正、主左视图高平齐、府左视图宽相等。而视图投影规律也是9个字：投影面平行实形性、投影面垂直积聚性、投影面倾斜类似性。

只要搞懂这18个字的具体意思，机械制图就算合格了。至于CAD软件怎么学，这就简单了。软件本身很好上手，关键在于熟练。

CAD要学好，快捷键操作少不了。但是软件命令、快捷键很多记不住怎么办？最好的办法是整理一份快捷键表然后打印出来当自己要练习软件的时候刻意的到快捷键表中找命令，这样坚持一段时间就记住了。希望对你有所帮助，望采纳

学习CAD机械制图要掌握方法，不要盲目去学，学之前要捋清思路，先学什么后学什么，总结出哪些是最常用的命令，着重掌握。

下面分享一下我学习CAD机械制图的经历，其实我的CAD学习经历和题主差不多。我是在学校学习的CAD制图软件。毕业后的工作是做机械加工，CAD一直没有用到，干了4年机械加工，一次机遇被调到了公司的技术部工作，这时CAD已经忘的差不多了，只能从头开始学起。

当时学习的是AutoCAD R14。软件这东西，用到了就学的很快，由于以前学过，虽然忘了，但还算是有点基础，对界面还是熟悉的，画个方画个圆还是会的。学习就从最简单的操作开始，先学习直线、圆、圆弧、镜像、复制、移动、标注等这些基础命令，实际上最常用的也不过这些，只要掌握了这些，画图是没问题的。把以上这些基础命令搞明白了，就可以进行下一步了。

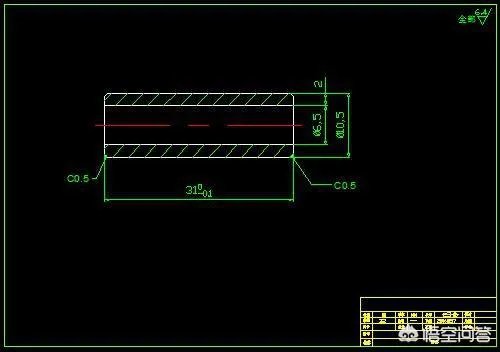

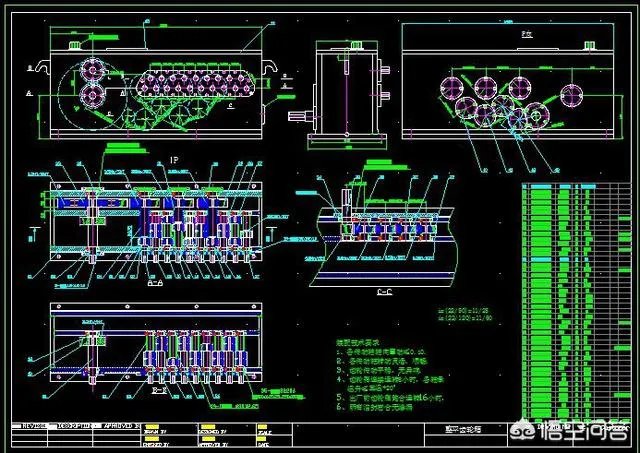

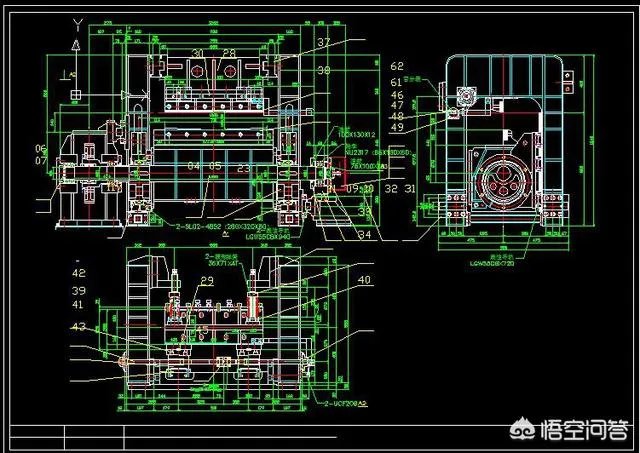

接下来的事情就是练习。身在技术部，最不缺的就是图纸，找来一本厚厚的图纸，开始照着画，先画轴、支座等简单零件，逐步由易到难，遇到不会的特殊命令，随时学习。最后进行装配体零件的绘制。

软件学的差不多了，领导就给分配了设计任务，一开始也是给些简单的设备或者在别人的图纸基础上进行修改设计再或者给其他工程师拆图。边学边用，越用越熟练。经过这么多年的使用，现在也算是CAD用的很熟练了。

以上就是我的答案，希望能够帮助到你。

机械制图与机械CAD是两个不同的概念，不要混为一谈哦！

机械制图：机械制图是用国家规定的标准或方法来表达机械的结构形状、尺寸大小、工作原理和技术要求的学科，机械图纸又由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，也被称为工程技术界的语言哦。

机械CAD：CAD的英文全称是Computer Aided Design，中文叫计算机辅助设计，它就是一种用计算机技术帮助设计人员进行设计的一种手段，现在，CAD的普及率已非常高，基本代替了传统的人工制图方法，常见的机械类CAD软件有AutoCAD、PROE（CREO）、Solidworks、UG NX、CATIA等等，这里就不一一展开介绍了。

一、对于学好机械制图，我有以下几点建议：

1、加强学习和背诵机械制图中的标准画法要求。

对于标准画法的知识这一点，其实是不能偷懒的，是必须死记硬背下来的，就像我们考驾照一样，对于交通规则知识，是必须掌握的，比如这种标线代表什么意思？那种符号又代表什么意思？是一定要记住的，是没有什么技巧可言的。

2、加强空间思维能力。

空间思维能力这一点，有的人天生就强一点，有一些人天生就弱一点，本人以前同班同学就有这种现象，有一些同学非常努力，可往往就是没有那些空间思维能力强的同学那么好，特别在做一些补全视图这一类习题，往往空间想象力不够，无法想象出其立体空间效果。针对空间想象能力不足，也可以通过后天做一些锻炼来提高，我就列几点主要的。

（1）、多看一些实体模型，然后闭上眼睛想象它的立体效果状态，然后画出其立体线框图，机械制图上叫轴测图，然后再转换成投影视图，这样反复练习。

（2）、多看一些简单的二维图纸，锻炼自己把它的立体空间效果图想象出来，并且用轴测图把它画出来，反复练习。

（3）、运用三维软件进行自由转换。 这是最笨的一招，也是最有效的一招。如果实在做不到实物、三维、二维之间的相互转换，那么，可以利用计算机辅助设计软件，根据实物测绘，然后把实物用三维设计软件画出来，然后再在工程图模块把3D零件转换成你所需的投影视图、轴测图等等所需的视图，所以在当下，掌握一门三维设计软件是相当重要的。

二、如何学好机械CAD呢？我也有以下几点建议：

1、我强烈推荐观看视频操作教程这种方法，每看完一个教程，你就跟着在CAD软件上练习一遍，只有自己也做出来的，才说明你真正掌握了。

2、多找一些生活中的实物练习，由易到难循序渐进，当你可以做到看到什么就能画什么的时候，你就基本可以出师了。我在学习软件操作的时候，曾经把买回来不到1个月的nikia 8250拆掉给画出来了，如果大家都有这股狠劲，相信也很快掌握的。

3、多找一些别人的设计案例，多看别人的建模思路、建模过程是怎样的，画一个零件，不同的人就会有不同的思路去实现，但结果都是一样的，只是方法不同、过程不同和步骤多少不一样而已，多点学习别人的作图技巧，你的思路就会开阔很多。

最后，当你把机械制图知识、CAD软件使用技巧都可以熟练运用后，那你的基础也就很扎实了，接下来你就需要通过在实践中多学习、多探索、多积累、多思考、多总结，那样你就可以很快成为一名合格的工程师了。

实践最重要，每个企业制图标准不一样，但你画图的标准不一样，画图简单，关键还是在设计

机械制图是基础，重要性不言而喻。学好机械制图可以从参考如意几点：1、牢记并理解“长对正，高平直，宽相等”这三句话。这是视图的投影关系，无论多复杂的图也要遵循这个原则。2、多看图纸，从中学会每个工程师的绘图习惯，并总结。多思考、多动手画。3、多跟有经验的工人师傅交流，看他们的看图习惯是什么，每种图纸所表达的重点要突出。4、图纸要符合国家准，不能随意乱画。

机械CAD包括二维的跟三维的，二维的软件学好AutoCAD基本就可以了。AutoCAD学习起来稍容易。基本原则与机械制图相同，只不过是用电脑代替手工绘图。学习时多画，记住常用的命令。三维的软件现在有Solidworks . creo等，可以根据公司要求选择，Soldworks目前使用的公司较多，学习起来容易上手。三维软件的学习，首先要了解建模步骤及每个每个建模命令的使用，建立模型时尽量用最少的步骤画出来，方便后续查看。软件只是工具，真正好的设计，还是要多想，多方面考虑。

在我看来，这个问题，分为两个部分：一是怎么学习CAD，二是怎么用CAD机械制图。

之前学习过CAD机械制图，想必应该学的是AutoCAD了。其实CAD制图软件分很多种，AutoCAD只是其中的一个，国内的天正、迅捷、天河之类的都是基于AutoCAD。此外还有许多三维软件，基于特征建模，然后导出工程图，也是非常方便的。

具体到AutoCAD来说，学习它主要是利用它的二维功能，三维功能建议还是利用更加专业的制图软件比较好。首先要学习基础的创建直线、圆、圆弧、多段线、椭圆、正多边形、文字等绘图功能；然后要学习偏移、修剪、延伸、剖面线等修改功能；最后就是学习标注功能。话说着感觉简单，事实上也是简单的，更何况你还有之前的基础。要想熟练使用，勤加练习是最好的捷径。另外就是看一些视频教程，我要自学网上面有很多之类的教程都很不错。

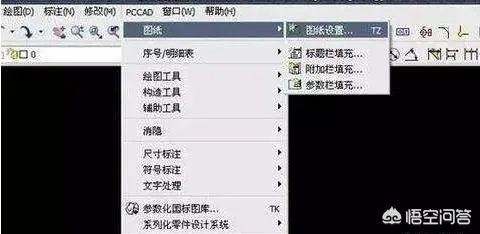

再具体到机械制图，楼主首先要熟悉制图的相关国家标准。举个例子，机械制图中箭头是普通的箭头，和建筑制图中的箭头就是不一样的。然后就是要熟悉机械工艺，没有工艺画的图岂不是白画，对吧？最后，就是找一个相对好点的插件，例如很多人都在用的清华天河CAD就很不错，继承了许多机械制图的标准库，随时调用，可节省许多查表、查标准的时间。

最后，建议一点，就是尽量使用快捷键做图，最好是能够“左手按键，右手鼠标”，这能大大提高绘图效率。

机械制图是机械领域中的一门基础学科，相信在学校老师都有教授，个人觉得空间三维视图是重中之重，多训练三维想象能力非常重要；机械CAD只是一个画图工具，在实际应用中替代了笔和尺等制图工具，掌握熟练使用快捷键是制图的基础，如：直线、中心线、虚线、倒C角、倒圆角、剪切、圆形、矩形、拉伸、复制、阵列、比例缩放等等，这些都要熟记，也可以修改一些适合自己使用的快捷键，结合一些二次开发插件使用可以提高工作效率；多动手，多练习（抄图）可以更快更好的煅练自己动手能力。

有需要二次开发插件的请留言

机械制图只能多画多练呗，有一定的空间想象能力我觉得一般零件还是可以轻松绘制的，不要觉得枯燥，有时候画着画着说不定就喜欢上了呢，个人经历我是有段时间画上瘾了，cad的话，机械制图学会，平面图应该没什么问题，知道直线圆那些操作之类，慢慢练总会有成效的！

1、注意培养自己空间想象力，多看物体，根据物体的图纸分析物体。

2、要常练习，制图的方法和技巧是在平时一点点积累起来的，练熟。

3、把复杂的问题简单化，组合三视图，一个复杂的组合体是由简单的结构组合成的。

4、学好标准件与常用件的画法。

5，学好剖视图，断面图，局部放大图的表达方法！

6，细心，不要漏画线条也不要多画线条，这是最基础的要求！

7、多看标准。
